Sistema Smart

Sistema radiante a pavimento specifico per la climatizzazione degli edifi ci in riscaldamento e raff rescamento con particolare riguardo alle doti di resistenza termica del pannello isolante e di resistenza al calpestio della barriera vapore. Il sistema SMART è pensato per garantire massima durata negli anni delle prestazioni di isolazione termica grazie alla durata nel tempo del polistirene e facilitare la posa di massetti di tipo superfluido autolivellante.

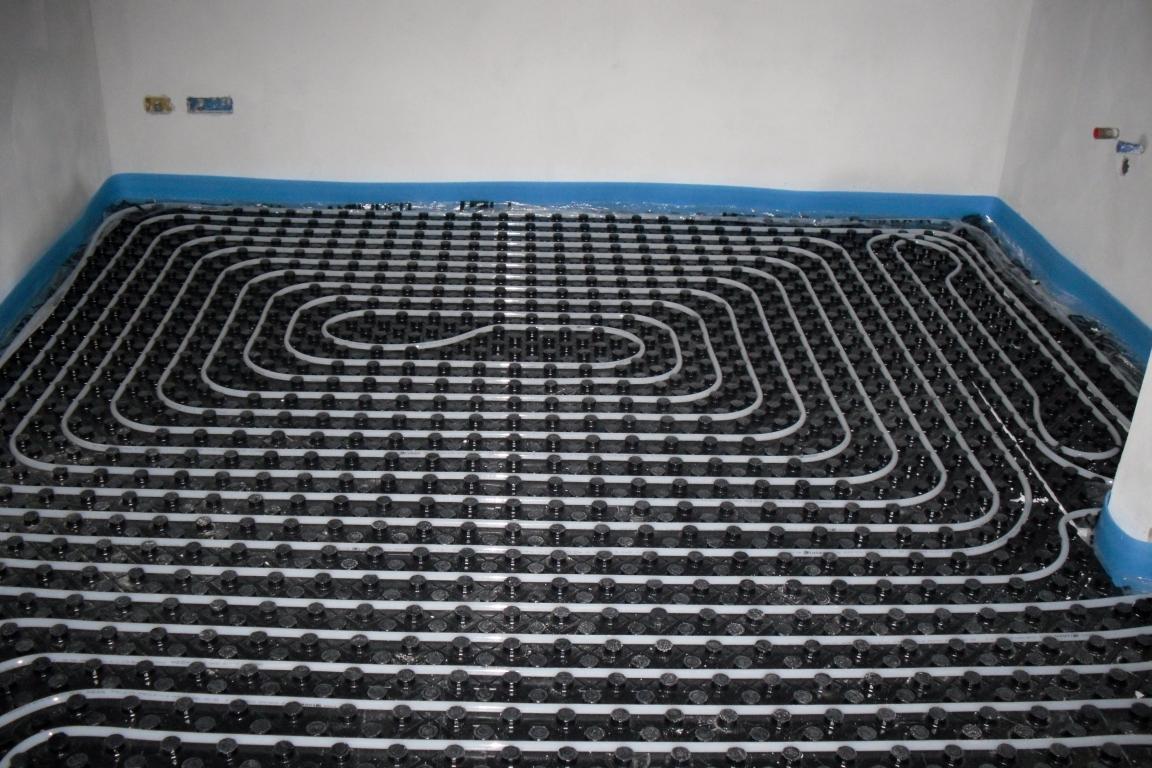

Il sistema è realizzato con pannello isolante SMART in polistirene espanso secondo EN 13163 preformato stampato in stampo unico e dotato di barriera vapore nera in polistirene ad alta densità, spessore 0,6 mm, con funzione di protezione dell’umidità e tenuta meccanica specifi ca per i massetti di tipo superfl uido autolivellante. Il pannello isolante ha resistenza termica secondo UNI EN 1264 tale da garantire adeguato isolamento verso il basso in sistemi termici installati su piani riscaldati (caso I) e piani freddi (casi II III e IV). La superfi cie superiore del pannello isolante è dotata di bugne che permettono la posa della tubazione con passi multipli di 50 mm per garantire adattabilità alle specifi che dispersioni termiche ambiente per ambiente. La tubazione è realizzata in polietilene PEX-a reticolato ad alta densità con reticolazione di tipo perossidica tale da garantire appartenenza a classi 4 e 5 secondo ISO 10508, di diametro esterno 17 mm, diametro interno 13 mm, con temperatura di lavoro fi no a 95°C per garantire più durata nel tempo anche a pressioni di 10 bar per oltre 50 anni. La tubazione deve essere protetta da barriera al vapore in EVOH che permetta una permeabilità al vapore a 40°C minore di 0,32 mg/m²giorno tale da garantire la protezione dell’impianto termico a lungo termine. La posa delle tubazioni deve essere realizzata in conformità a quanto previsto dalla norma UNI EN 1264-4 con particolare riguardo alla lunghezza dei singoli anelli (lunghezza massima consigliata 100 m) e raggio di curvatura 6 volte il diametro.
Il sistema è completo di striscia perimetrale in polietilene espanso a cellule chiuse da posare lungo tutto il perimetro dei locali da riscaldare e attorno a tutti gli elementi della struttura che penetrano il massetto, come pilastri, scale, ecc, (UNI EN 1264-4) tale da garantire isolamento termico del massetto e attenuare la diff usione acustica da calpestio. Lo spessore totale della striscia perimetrale deve essere tale da assorbire movimenti del massetto di almeno 5 mm, mentre l’altezza totale deve essere pari a 150 mm. La striscia perimetrale deve essere autoadesiva per facilitare la posa e dotata di foglio in polietilene per sovrapposizione per evitare innalzamenti laterali del pannello isolante. Per facilitare la posa delle tubazioni si prevede fornitura di curve rigide in materiale polimerico tali da sostenere i tubi di mandata/ritorno in prossimità del collettore e impedire erronei raggi di curvatura. Accessori del sistema sono graff e in poliammide, lunghezza 100mm, necessarie per garantire la posa della tubazione secondo le prescrizioni della norma di riferimento (UNI EN 1264-4) e giunti di dilatazione in materiale plastico da utilizzare secondo prescrizione vigenti e in conformità alle prescrizioni strutturali. Tali giunti, posati e prescritti secondo normativa, devo permettere la corretta dilatazione e prevenire la fessurazione dei massetti e pavimenti in prossimità di porte/aperture e pilastri.
