Sistema Vertical Top

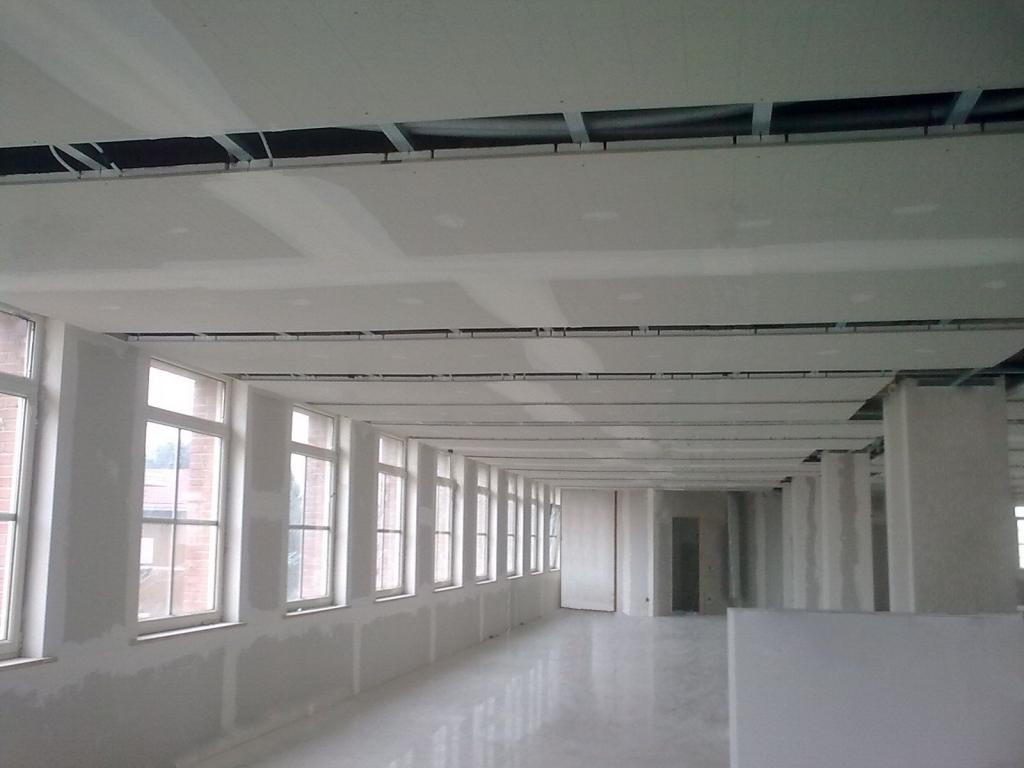

Sistema radiante a soffitto/parete specifico per la climatizzazione degli edifici in riscaldamento e raffrescamento da installarsi su struttura di supporto metallica appesa o in aderenza alla struttura edile. Il sistema VERTICAL TOP è pensato per minimizzare la tempistica di installazione mediante una configurazione della distribuzione “a dorsale interna” preinserita all’interno dei moduli radianti stessi. Inoltre la distribuzione interna permette di limitare le zone non emittenti permettendo di raggiungere elevati rapporti di copertura con pannellatura radiante rispetto alle zone non emittenti.

Il sistema è dotato di moduli radianti di diversa superfi cie e conformazione idraulica tali da garantire adattabilità alle diverse situazioni di cantiere. I moduli sono realizzati mediante accoppiamento con colla ecologica di una lastra emittente in cartongesso spessore 15 mm, sulla quale sono realizzate le fresature ad incastro della tubazione in PEX-a per il trasporto del fl uido termovettore, e di una lastra isolante il polistirene espanso sinterizzato secondo EN 13163 di 30 mm di spessore quale isolamento. Moduli di tamponamento non emittenti della stessa tipologia costruttiva sono utilizzati per coprire la superfi ci non emittenti. La tubazione è realizzata in polietilene PEX-a reticolato ad alta densità con reticolazione di tipo perossidica tale da garantire appartenenza a classi 4 e 5 secondo ISO 10508, di diametro esterno 8 mm, diametro interno 6 mm, con temperatura di lavoro fi no a 95°C per garantire più durata nel tempo anche a pressioni di 10 bar per oltre 50 anni. La tubazione è protetta da barriera al vapore in EVOH che permetta una permeabilità al vapore a 40°C minore di 0,32 mg/m²giorno tale da garantire la protezione dell’impianto termico a lungo termine. Interasse di posa 50 mm per garantire più portata e massima resa in riscaldamento e raff rescamento. Le dorsali di distribuzione interna sono in tubazione multistrato PEX-a/Al/PEX-a diametro 20 mm.


Il sistema è completato di raccordi specifici per multistrato Ø20 mm e tubazione Ø8 mm con uscite idrauliche adatte per la connessione dei moduli in serie/parallelo in funzione della distribuzione idraulica.


La connessione tra il collettore di distribuzione e l’ingresso del modulo radiante è realizzata mediante tubazione preisolata multistrato Ø20 mm fornita in rotoli.


Sistema certifi cato in riscaldamento secondo EN 14037 ed in raffrescamento secondo EN 14240.

Potenza termica in riscaldamento con DT = 10 °C tra temperatura di mandata e temperatura ambiente: 44 W/m2 - EN 14037
Equazione caratteristica in riscaldamento: P = 3,664 x DT^1,082

Potenza termica in raff rescamento con DT = 8 °C tra temperatura di mandata e temperatura ambiente: 41 W/m2 - EN 14240
Equazione caratteristica in raffrescamento: P = 4,681 x DT^1,045


Installabile anche in verticale a parete.
Si consiglia l’installazione dei moduli su orditure capaci di sopportare carichi in esercizio maggiori di 15 kg/m2.
Si consiglia di utilizzare fasce perimetrali specifiche per prodotti in cartongesso e di sfalsare la posa dei pannelli adiacenti per evitare possibili fenomeni di fessurazione della finitura superficiale.
