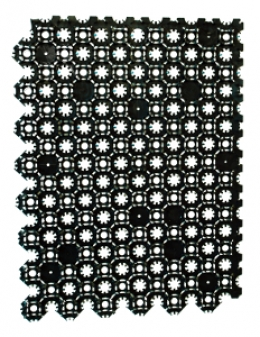

Pannello SMART ZERO

Pannello SMART ZERO in polipropilene stampato ad iniezione dello spessore di 1,5 mm con profi li di aggancio delle tubazioni Ø17 mm con nervature ad alto spessore per la posa delle tubazioni con passi multipli di 50 mm o 75 mm mediante posa diagonale.
Il pannello SMART ZERO è dotato di sistema di dentature sui quattro lati per l’aggancio laterale coi pannelli adiacenti tramite sormonto e realizzato con disegno multiforo per garantire la penetrazione del massetto autolivellante nei profi li portatubo e nelle parti aderenti il sottofondo in modo da solidarizzare il massetto alla struttura sottostante.

Disponibile nello spessore totale di 18,5 mm.

Utilizzo
I pannelli SMART ZERO sono utilizzati quali struttura per l’alloggiamento della tubazione nella realizzazione di impianti a pavimento radiante in riscaldamento e raffrescamento nei contesti edili in ristrutturazione in cui vi è la necessità di garantire un ridotto spessore d’impianto radiante.
La conformazione del pannello SMART ZERO permette il fissaggio meccanico della tubazione diametro 17 mm permettendo la realizzazione dell’impianto in soli 18,5 mm.
La tubazione Ø17 mm permette libertà di distribuzione idraulica e elevata portata di fluido nell’impianto.
Questo sistema può essere posato con massetto sabbia-cemento di tipo tradizionale additivato con almeno 3 cm di spessore sopratubo oppure può essere realizzato con massetti di tipo autolivellante a base di anidrite (solfato di calcio anidro) di origine naturale ad alta conducibilità termica con spessori totali da 30 mm in getto unico (almeno 10 mm sopratubo) realizzando così sistemi radianti in soli circa 30 mm (esclusa finitura superiore).

SPECIFICO PER SISTEMI RIBASSATI BASSO SPESSORE
PASSO MULTIPLO 5 cm O DIAGONALE 7,5 cm
ACCOPPIAMENTO LATERALE MECCANICO
TUBO Ø17 mm
SISTEMA IN SOLI 3 CM DI SPESSORE CON MASSETTO AUTOLIVELLANTE ANIDRITICO
